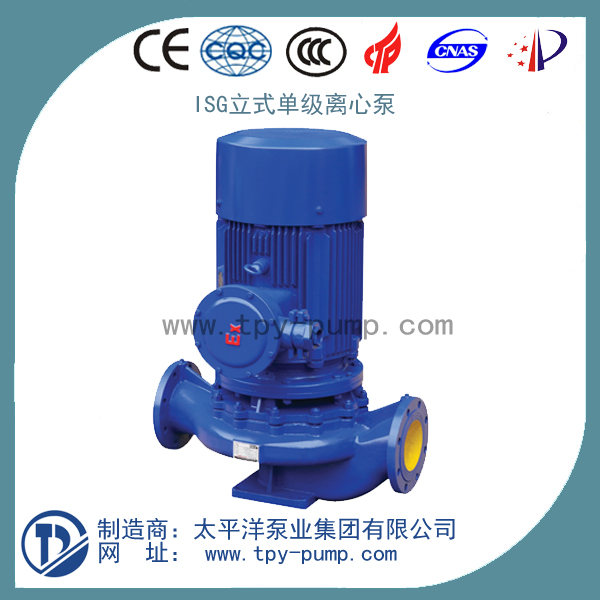

YG防爆型管道離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
YG防爆型管道離心泵?產品簡介：
YG防爆型管道離心泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前使用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率低、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點。
YG防爆型管道離心泵?產品說明：
1 YG防爆型管道離心泵吸入壓力≤1.0MPa,或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa。訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2 環境溫度<40℃，相對濕度<95% 。
3 所輸送介質中固體顆粒體積含量不超過單位體積的0.1% ，粒度<0.2mm 。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
YG防爆型管道離心泵?產品特點：
1、YG防爆型管道離心泵泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、YG防爆型管道離心泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、YG防爆型管道離心泵安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
性能參數
|
型號 |
流量Q |
|
揚程 |
效率（%） |
轉速（r/min） |
電機功率（kW） |
必需汽蝕余量（NPSH）r |
重量 |
|
|
(m3/h) |
(L/S) |
|
|
|
|
|
|
|
YG50-250IA |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
165 |
|
YG50-250IB |
21.6 |
6 |
60 |
49 |
2900 |
7.5 |
2.5 |
165 |
|
YG50-315I |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
310 |
|
YG50-315IA |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
245 |
|
YG50-315IB |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
215 |
|
YG50-315IC |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
195 |
|
YG65-100 |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
46 |
|
YG65-100A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
41 |
|
YG65-125 |
25 |
6.94 |
20 |
68 |
2900 |
3 |
2.5 |
58 |
|
YG65-125A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
49 |
|
YG65-160 |
25 |
6.94 |
32 |
63 |
2900 |
4 |
2.5 |
75 |
|
YG65-160A |
23.4 |
6.5 |
28 |
62 |
2900 |
3 |
2.5 |
75 |
|
YG65-160B |
21.6 |
6 |
24 |
58 |
2900 |
2.2 |
2.5 |
63 |
|
YG65-200 |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
107 |
|
YG65-200A |
23.5 |
6.53 |
44 |
57 |
2900 |
5.5 |
2.5 |
107 |
|
YG65-200B |
21.8 |
6.06 |
38 |
55 |
2900 |
4 |
2.5 |
100 |
|
YG65-250 |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
180 |
|
YG65-250A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
170 |
|
YG65-250B |
21.6 |
6 |
60 |
49 |
2900 |
7.5 |
2.5 |
170 |
|
YG65-315 |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
320 |
|
YG65-315A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
255 |
|
YG65-315B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
225 |
|
YG65-315C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
205 |
|
YG65-100I |
50 |
13.9 |
12.5 |
73 |
2900 |
3 |
3 |
63 |
|
YG65-100IA |
44.7 |
12.4 |
10 |
72 |
2900 |
2.2 |
3 |
53 |
|
YG65-125I |
50 |
13.9 |
20 |
72.5 |
2900 |
5.5 |
3 |
99 |
|
YG65-125IA |
45 |
12.5 |
16 |
71 |
2900 |
4 |
3 |
78 |
|
YG65-160I |
50 |
13.9 |
32 |
71 |
2900 |
7.5 |
3 |
103 |
|
YG65-160IA |
46.7 |
13 |
28 |
70 |
2900 |
5.5 |
3 |
103 |
|
YG65-160IB |
43.3 |
12 |
24 |
69 |
2900 |
4 |
3 |
97 |
|
YG65-200I |
50 |
13.9 |
50 |
67 |
2900 |
15 |
3 |
176 |
|
YG65-200IA |
47 |
13.1 |
44 |
66 |
2900 |
11 |
3 |
166 |
|
YG65-200IB |
43.5 |
12.1 |
38 |
65 |
2900 |
7.5 |
3 |
114 |
|
YG65-250I |
50 |
13.9 |
80 |
59 |
2900 |
22 |
3 |
235 |
|
YG65-250IA |
46.7 |
13 |
70 |
59 |
2900 |
18.5 |
3 |
205 |
|
型號 |
流量Q |
|
揚程 |
效率（%） |
轉速（r/min） |
電機功率（kW） |
必需汽蝕余量（NPSH）r |
重量 |
|
|
(m3/h) |
(L/S) |
|
|
|
|
|
|
|
YG80-250I |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4 |
330 |
|
YG80-250IA |
93.5 |
26 |
70 |
68 |
2900 |
30 |
4 |
315 |
|
YG80-250IB |
87 |
24.2 |
60 |
66 |
2900 |
22 |
4 |
315 |
|
YG80-315I |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4 |
675 |
|
YG80-315IA |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4 |
535 |
|
YG80-315IB |
90 |
25 |
101 |
65 |
2900 |
45 |
4 |
420 |
|
YG80-315IC |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4 |
36 |
|
YG100-100 |
100 |
27.8 |
12.5 |
76 |
2900 |
5.5 |
4.5 |
113 |
|
YG100-100A |
89 |
47 |
10 |
74 |
2900 |
4 |
4.5 |
91 |
|
YG100-125 |
100 |
27.8 |
20 |
76 |
2900 |
11 |
4.5 |
169 |
|
YG100-125A |
89 |
24.7 |
16 |
74 |
2900 |
7.5 |
4.5 |
118 |
|
YG100-160 |
100 |
27.8 |
32 |
76 |
2900 |
15 |
4.5 |
191 |
|
YG100-160A |
93.5 |
26 |
28 |
74 |
2900 |
11 |
4.5 |
181 |
|
YG100-160B |
86.6 |
24.1 |
24 |
72 |
2900 |
7.5 |
4.5 |
181 |
|
YG100-200 |
100 |
27.8 |
50 |
74 |
2900 |
22 |
4 |
245 |
|
YG100-200A |
93.5 |
26 |
44 |
73 |
2900 |
18.5 |
4 |
215 |
|
YG100-200B |
87 |
24.2 |
38 |
71 |
2900 |
15 |
4 |
193 |
|
YG100-250 |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4 |
345 |
|
YG100-250A |
93.5 |
26 |
70 |
68 |
2900 |
30 |
4 |
330 |
|
YG100-250B |
87 |
24.2 |
60 |
66 |
2900 |
22 |
4 |
330 |
|
YG100-315 |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4 |
689 |
|
YG100-315A |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4 |
549 |
|
YG100-315B |
90 |
25 |
101 |
65 |
2900 |
45 |
4 |
439 |
|
YG100-315C |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4 |
385 |
|
YG100-100I |
160 |
44.4 |
12.5 |
73 |
2900 |
11 |
4.5 |
115 |
|
YG100-125I |
160 |
44.4 |
20 |
74 |
2900 |
15 |
4.5 |
168 |
|
YG100-125IA |
140 |
39 |
17 |
72 |
2900 |
11 |
4.5 |
168 |
|
YG100-160I |
160 |
44.4 |
32 |
79 |
2900 |
22 |
5.6 |
210 |
|
YG100-160IA |
140 |
39 |
28 |
76 |
2900 |
18.5 |
5 |
210 |
|
YG100-200I |
160 |
44.4 |
50 |
79 |
2900 |
37 |
5.2 |
402 |
|
YG100-200IA |
140 |
39 |
45 |
74 |
2900 |
30 |
4.5 |
395 |

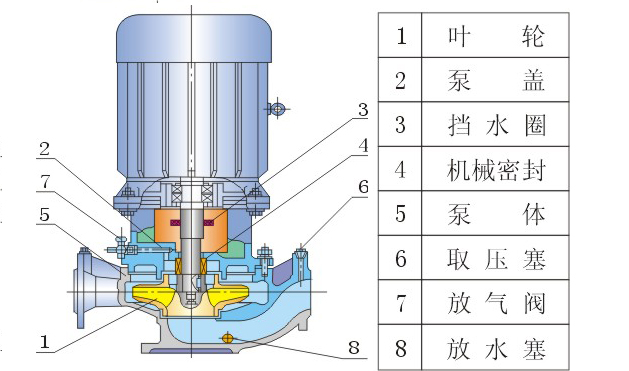

產品結構
