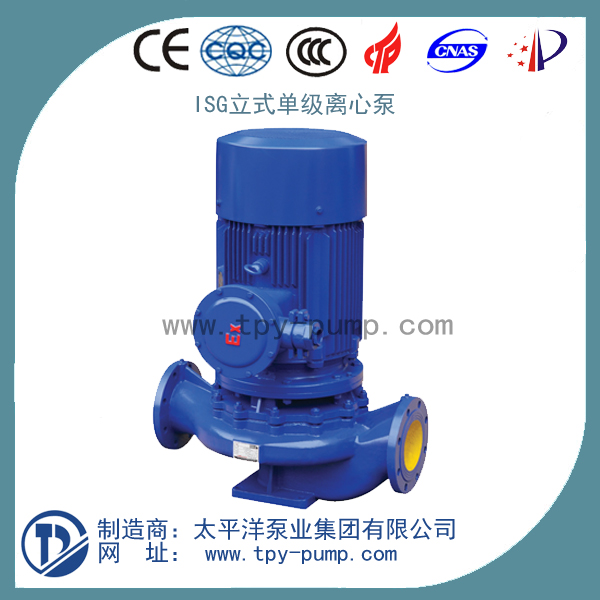

ISG型管道離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
ISG離心管道泵IRG熱水管道泵(空調泵)產品簡介:
ISG管道泵是采用單級單吸立式離心泵，它是在IS的基礎上進行改造的，變成結構緊湊的泵，他沒有像IS離心泵那樣的有聯軸器，是泵的葉輪直接連接在電機的軸上，電機也可以換成防爆電機，可以用于輸送*等物質，菜只鑄鐵也可以該換成不銹鋼材質，以用于輸送腐蝕性液體，如果把材質換成不銹鋼，電機換成龐寶電機，那樣就可以輸送依然一包的物質。在一般立式泵的基礎上進行巧妙組合設計制造，同時根據適用溫度、介質的不同在ISG型立式管道泵的基礎上派生出熱水管道泵、高溫管道泵、腐蝕性化工泵、*泵等系列產品，ISG管道泵具有高效節能、嗓音低、性能可靠等優點。
ISG離心管道泵IRG熱水管道泵(空調泵)特點：
1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、ISG管道泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、ISG管道泵安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
ISG離心管道泵IRG熱水管道泵(空調泵)主要用途：
1、ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，適用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG適用溫度T：≤120℃、GRG適用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石*、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，適用溫度T：-20℃-120℃。
4、YG型管道*泵，供輸送汽*、柴*、煤*等石*產品，適用溫度T：-20℃-120℃。
ISG離心管道泵IRG熱水管道泵(空調泵)的工作條件：
1 吸入壓力≤1.0MPa,或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa。訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2 環境溫度<40℃，相對濕度<95% 。
3 所輸送介質中固體顆粒體積含量不超過單位體積的0.1% ，粒度<0.2mm 。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
ISG離心管道泵IRG熱水管道泵(空調泵)特點:
1 泵為立式結構，進出口口徑相同，且位于同一中心線上，可像閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2 葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效的延長機械密封的使用壽命。
4 安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5 可根據使用要求即流量和揚程的要求采用泵的串、并聯運行方式。
6 可根據管路布置的要求采用泵的豎式和橫式安裝。

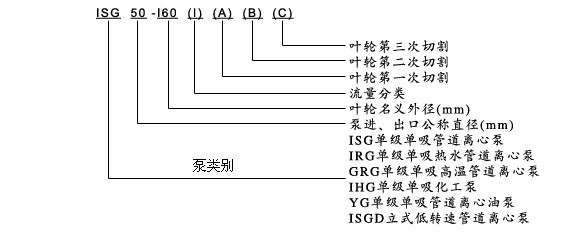

ISG離心管道泵IRG熱水管道泵(空調泵)型號意義:
性能參數
|
1型號 |
流量Q |
揚程 |
效率（%） |
轉速（r/min） |
電機功率（kW） |
必需汽蝕余量（NPSH）r |
重量 |
|
|
(m3/h) |
(L/S) |
|||||||
|
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
17 |
|
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
25 |
|
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
29 |
|
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
26 |
|
25-1254 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
28 |
|
25-125A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
27 |
|
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
39 |
|
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
34 |
|
32-100 |
4.5 |
12.5 |
12.5 |
44 |
2900 |
0.55 |
2.0 |
27 |
|
32-100(I) |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.75 |
2.0 |
32 |
|
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
28 |
|
32-125A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.55 |
2.3 |
28 |
|
32-160 |
6.5 |
5 |
32 |
44 |
2900 |
1.5 |
2.3 |
39 |
|
32-160A |
4 |
1.1 |
25 |
34 |
2900 |
1.1 |
2.0 |
38 |
|
32-160(I) |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.0 |
47 |
|
32-200 |
4.5 |
12.5 |
50 |
32 |
2900 |
3 |
2.0 |
55 |
|
32-200(I) |
6.3 |
1.75 |
50 |
33 |
2900 |
4 |
2.0 |
43 |
|
32-200A |
4 |
1.11 |
44 |
40 |
2900 |
2.2 |
2.0 |
74 |
|
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
32 |
|
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
32 |
|
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
34 |
|
40-125A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
33 |
|
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
47 |
|
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
43 |
|
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
38 |
|
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4 |
2.3 |
74 |
|
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3 |
2.3 |
62 |
|
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
52 |
|
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
105 |
|
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
98 |
|
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4 |
2.3 |
77 |
|
40-100(I) |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
34 |
|
40-100(I)A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
32 |
|
40-125(I) |
12.5 |
347 |
20 |
58 |
2900 |
1.5 |
2.3 |
38 |
|
40-125(I)A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
33 |

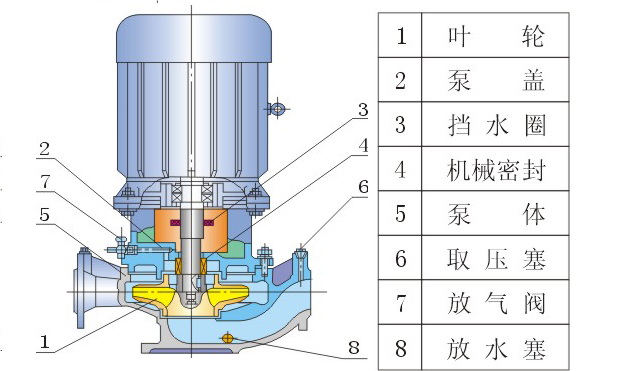

產品結構
ISG離心管道泵IRG熱水管道泵(空調泵)故障分析及排除方法
|
故障現象 |
可能產生的原因 |
排 除 方 法 |
|
1、水泵不出水
|
a.進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。 b.電機運行方向不對，電機缺相轉速很慢。 c.吸入管漏氣。 d.泵沒灌滿液體，泵腔內有空氣。 e.進口供水不足，吸程過高，底閥漏 水。 f.管路阻力過大，泵選型不當。 |
a.檢查，去除阻塞物。 b.調整電機方向，緊固電機接線。 c.擰緊各密封面，排除空氣。 d.打開泵上蓋或打開排氣閥，排盡空氣。 e.停機檢查、調整(并網自來水管和帶吸程使用易出現此現象)。 f.減少管路彎道，重新選泵。 |
|
2、水泵流量不足
|
a.先按1原因檢查。 b.管道、泵流道葉輪部分阻塞，水垢 沉積，閥門開度不足。 c.電壓偏低。 d.葉輪磨損。 |
a.先按1.排除。 b.去除阻塞物，重新調整閥門開度。 c.穩壓。 d.更換葉輪。 |
|
3、功率過大
|
a.超過額定流量使用。 b.吸程過高。 c.泵軸承磨損。 |
a.調節流量關小出口閥門。 b.降低吸程。 c.更換軸承。 |
|
4、雜音振動
|
a.管路支撐不穩。 b.液體混有氣體。 c.產生汽蝕。 d.軸承損壞。 e.電機超載發熱運行。 |
a.穩固管路。 b.提高吸入壓力排氣。 c.降低真空度。 d.更換軸承。 e.調整按5。 |
|
5、電機發熱
|
a.流量過大，超載運行。 b.碰擦。 c.電機軸承損壞。 d.電壓不足。 |
a.關小出口閥。 b.檢查排除。 c.更換軸承。 d.穩壓。 |
|
6、水泵漏水
|
a.機械密封磨損。 b.泵體有砂孔或破裂。 c.密封面不平整。 d.安裝螺栓松懈。 |
a.更換。 b.焊補或更換。 c.修整。 d.緊固。 |
